1. Giải pháp kỹ thuật
| Tên dự án | Lò tuần hoàn không khí nóng tùy chỉnh (DS-LH135) |
| Số tham chiếu | 20200518032 |
| Ngày | 2020/5/18 |
| Đã được phê duyệt | Ông Hà |
| Đã soạn thảo | ông Lý |
| thương mại | Trương Vũ |
| Điện thoại: | 13671719019 |
| I. Mục đích của thiết bị và các tiêu chuẩn tuân thủ | ||
| Tuân thủ các tiêu chuẩn sản xuất thiết bị | Phù hợp với các tiêu chuẩn sau đây đối với lò sấy không khí cưỡng bức chạy điện: Tiêu chuẩn GB/T 30435-2013, tiêu chuẩn an toàn GB 5959.4-92, tiêu chuẩn lò tuần hoàn không khí nóng GB/T 20033-2011 | |
| 2. Ứng dụng sản phẩm | Thích hợp để tiến hành khả năng chịu nhiệt, chống ẩm, chống khô, kiểm tra khả năng thích ứng nhiệt độ cao/thấp, bảo trì nhiệt độ không đổi ở nhiệt độ thấp và bảo quản các sản phẩm điện và điện tử, xử lý bề mặt, dụng cụ, nhựa, luyện kim, v.v. Đặc biệt thích hợp để kiểm tra khả năng thích ứng nhiệt độ cao/thấp của sợi quang, tinh thể, cuộn cảm chính xác, sản phẩm xử lý bề mặt, PCB, LCD, v.v. Cũng đóng vai trò là thiết bị kiểm tra độ tin cậy cho kỹ thuật kiểm soát chất lượng. Nó cũng phù hợp cho các văn phòng giám sát chất lượng, tổ chức nghiên cứu và trường đại học để đánh giá hiệu suất và chất lượng sản phẩm. | |
| 3. Các chất bị cấm | Các chất sau đây bị nghiêm cấm thử nghiệm: chất dễ cháy, nổ, có tính ăn mòn cao hoặc chất phóng xạ mạnh. | |
| II. Thông số kỹ thuật thiết bị | ||

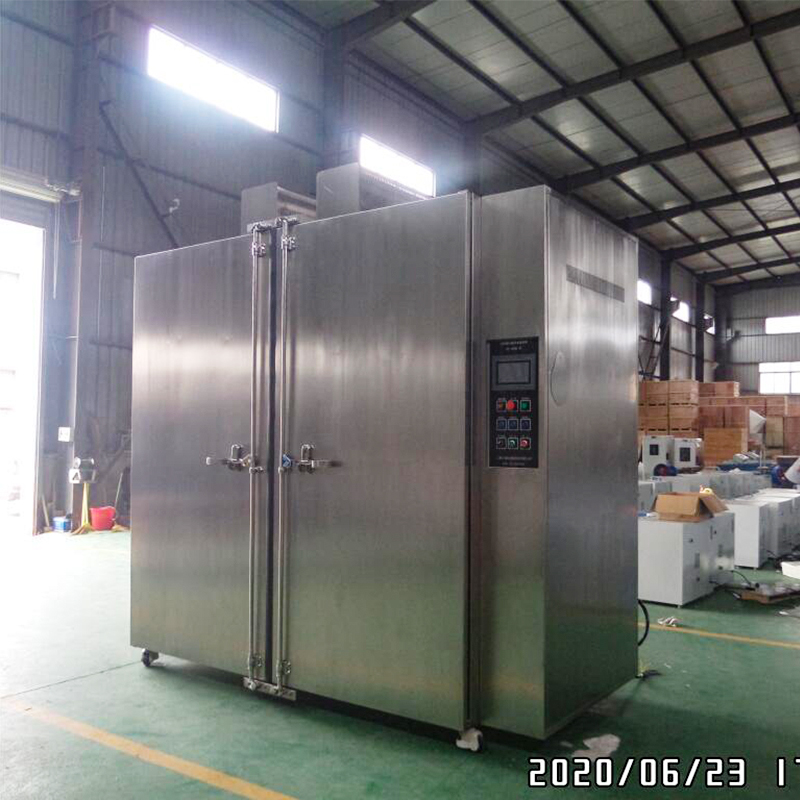

| 1. Tên thiết bị | Lò nướng nhiệt độ cao tuần hoàn không khí nóng tùy chỉnh | |
| 1. Mẫu thiết bị | DS-5800H | |
| 2. Thông số kỹ thuật chính | ||
| Lò tuần hoàn không khí nóng tùy chỉnh | ||

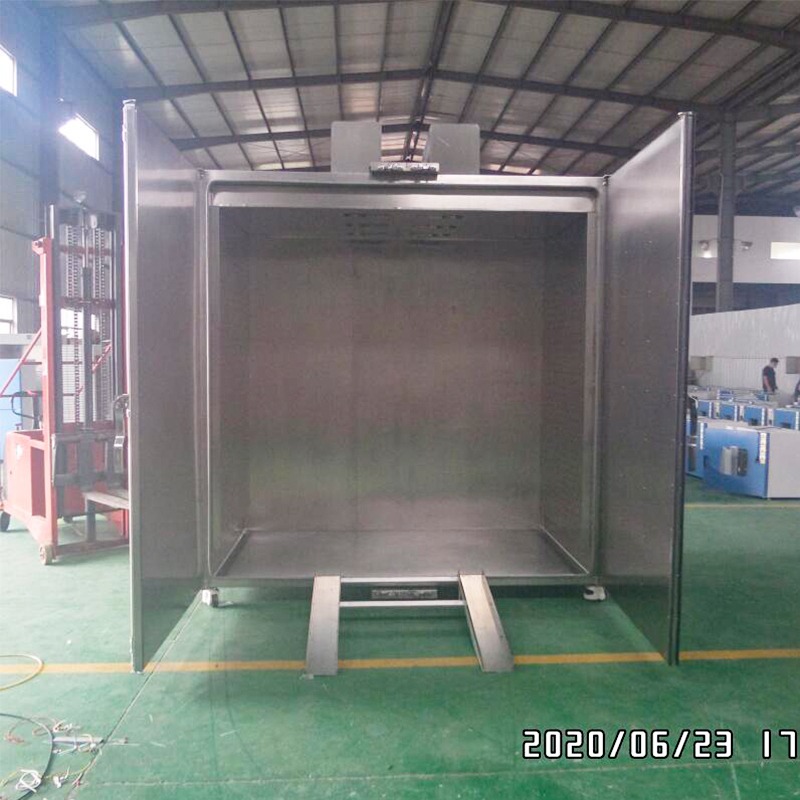

| 2.1 Kích thước buồng bên trong | 2200 × 1200 × 2200 mm (Rộng × Sâu × Cao) | |
| 2.2 Kích thước bên ngoài | 3000 × 1400 × 2900 mm (Bao gồm động cơ quạt) | |
| 2.3 Phạm vi nhiệt độ | RT 20 đến 180°C | |
| 2.4 Bộ điều khiển | Bộ điều khiển màn hình cảm ứng LCD | |
| 2.5 Chế độ hoạt động | 1 Hoạt động theo thời gian 2 Hoạt động có giá trị không đổi 3 Hoạt động được lập trình | |
| 2.4 Nhiệt độ hoạt động liên tục | 160°C | |
| 2.5 Biến động nhiệt độ | ±1°C | |
| 2.6 Độ đồng đều nhiệt độ | ±2,5% điểm đặt | |
| 2.7 Tốc độ gia nhiệt | ≥3°C/phút (trung bình) | |
| 2.8 Độ phân giải nhiệt độ | 0,1°C | |
| 2.9 Độ đồng đều nhiệt độ | 100°C: s 2°C | |
| 2.10 Khối lượng | 5,8m³ | |
| 2.11 Đoạn đường chuyển hàng hóa | 2200x1000mm | |
| 2.12 Khả năng chịu tải của buồng bên trong | 1,5 tấn | |
| 2.13 Nguồn điện (xấp xỉ) | 380V/50Hz | |
| 2.14 Tổng mức tiêu thụ điện năng | Xấp xỉ. 25kW | |
| 3. Kết cấu thiết bị và vật liệu | ||
| 3.1 Vật liệu kết cấu bao vây | Cấu trúc | Gia cố kết cấu bên trong bao gồm một khung thép góc, với các bộ phận được xếp lớp từ ngoài vào trong: vỏ vỏ – bông khoáng cách nhiệt – khung – ống dẫn khí – buồng trong – giá đựng mẫu. Hệ thống điều khiển được đặt trong tủ điều khiển gắn bên ngoài ở phía bên phải của thiết bị, trong khi động cơ quạt được đặt ở phía bên phải để tạo luồng khí hướng trục. |
| Chất liệu vỏ ngoài | Vỏ vỏ được hoàn thiện bằng thép không gỉ 304. | |
| Chất liệu lót bên trong | Được chế tạo từ tấm thép không gỉ tráng gương SUS304 cao cấp. | |
| Khóa cửa | Có chốt khóa cửa tiện lợi khi sử dụng. | |
| Lớp cách nhiệt | Cách nhiệt bằng len chống cháy oxit nhôm 5052. | |
| bánh xe | Được trang bị bốn bánh xe Fuma (tải trọng đơn: 1000kg). | |
| cửa | Cấu hình cửa đôi không có cửa sổ quan sát, kết hợp cơ chế khóa nhanh tiện dụng. Khung cửa sử dụng kết cấu nhiều lớp đệm kín bằng gioăng cao su silicon chuyên dụng chịu nhiệt độ cao/thấp. | |

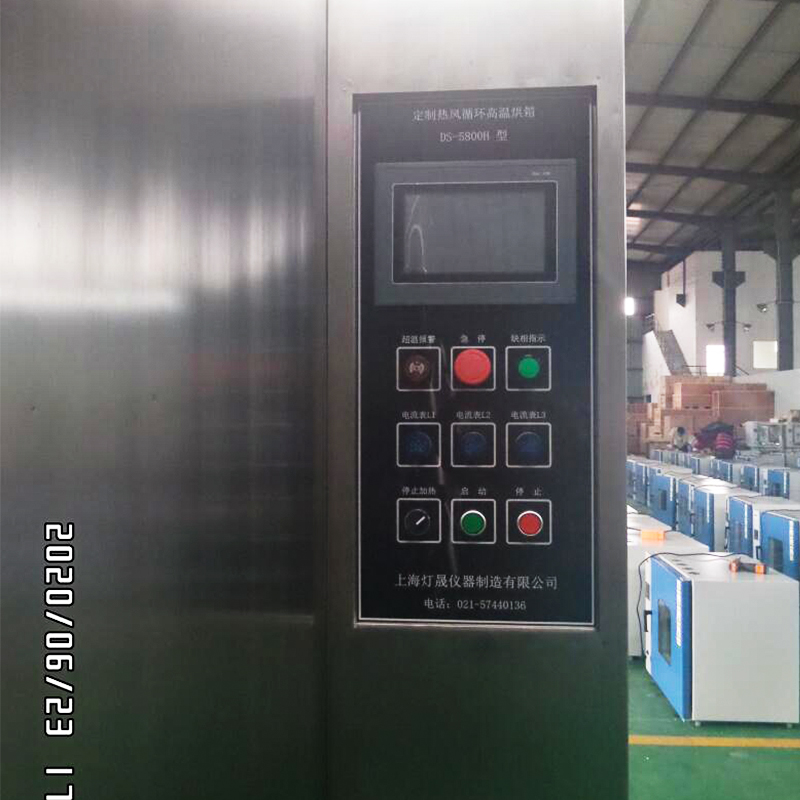

| 3.2 Hệ thống điều khiển | Bộ điều khiển | Màn hình cảm ứng màu inch |
| Giao diện hiển thị thông tin | Nhiệt độ vận hành hiện tại, nhiệt độ cài đặt, thời gian vận hành, số lượng phân đoạn vận hành (nếu được đặt) và các thông tin khác | |
| Hoạt động điểm đặt | Hoạt động lâu dài sau khi cài đặt nhiệt độ | |
| Thực hiện theo lịch trình | Đặt nhiệt độ và thời gian hoạt động khi đạt đến nhiệt độ cài đặt. Thiết bị sẽ ngừng hoạt động sau khi hoàn thành khoảng thời gian đã đặt. | |
| Thực thi chương trình | Đặt nhiệt độ 1, Đặt khoảng thời gian 1, Đặt nhiệt độ 2, Đặt khoảng thời gian 2. Có thể lập trình tối đa 15 phân đoạn nhiệt độ và khoảng thời gian. Sau khi hoàn tất việc lập trình, thiết bị sẽ hoạt động tuần tự theo nhiệt độ và thời lượng đã cài đặt trước. Sau khi hoàn thành từng phân đoạn hoạt động, thiết bị sẽ tự động dừng lại. | |
| 3.3 Hệ thống phân phối và lưu thông không khí | quạt | 2 động cơ quạt chịu nhiệt độ cao Quạt tuabin hợp kim chịu nhiệt độ cao, đạt được sự tuần hoàn khuếch tán đối lưu cưỡng bức |
| quạt drive | Dòng chảy dọc trục | |
| ống tuần hoàn | Thiết kế ống song song với luồng khí nóng di chuyển từ phải sang trái. Các vách ngăn được lắp đặt trong ống dẫn đảm bảo cả áp suất và vận tốc không khí đều đáp ứng các tiêu chuẩn thử nghiệm, đồng thời cho phép ổn định nhiệt độ nhanh chóng khi đóng/mở cửa. | |
| Cổng kiểm tra | Đường kính 50mm, 1 bên trái | |
| 3.4 Hệ thống sưởi ấm | ① | Hệ thống sưởi ấm sử dụng phương pháp sưởi ấm tuần hoàn không khí nóng, đảm bảo phân phối nhiệt độ đồng đều và kiểm soát nhiệt độ đáng tin cậy. |
| ② | Cả việc kiểm soát nhiệt độ và công suất đầu ra đều được tính toán bằng máy vi tính, máy vi tính này sẽ tự động điều chỉnh công suất sưởi theo mức tải bên trong. Điều này đạt được độ chính xác cao và hiệu quả năng lượng, mang lại sự bền vững về môi trường và tiết kiệm năng lượng hơn. | |
| ③ | Các thành phần hệ thống sơ cấp: ống sưởi, rơle trạng thái rắn, v.v. | |
| 4. Hệ thống báo lỗi | ||
| Bảo vệ an toàn thiết bị | 1. Bộ giới hạn nhiệt độ độc lập với khả năng tự động ngắt nhiệt khi quá nhiệt, giúp bảo vệ mẫu hiệu quả. 2. Nút dừng khẩn cấp để cắt ngay nguồn điện chính trong những tình huống nguy cấp. 3. Đèn báo ba màu theo dõi nhiệt độ vượt quá và hoạt động của động cơ quạt. Bất kỳ sự bất thường nào sẽ kích hoạt cảnh báo bằng âm thanh và hình ảnh. 4. Cầu dao chống rò rỉ đất. 5. Thiết bị bảo vệ lỗi pha. | |
| 5. Giới thiệu các linh kiện điện chọn lọc | ||
| thiết bị đo đạc | Thiết bị mô-đun tích hợp LCD hiển thị nhiều bộ dữ liệu trên một màn hình với khả năng truyền tín hiệu ổn định và chính xác. Thiết bị có tính năng vận hành logic PID, chức năng tự điều chỉnh và khả năng can thiệp tham số thủ công. | |
| Rơle trạng thái rắn | Sử dụng rơle trạng thái rắn chất lượng cao | |
| Cảm biến nhiệt độ | Sử dụng cảm biến PT100 | |
| 6. Tài liệu kỹ thuật được cung cấp | ||
| Tài liệu | Hướng dẫn sử dụng thiết bị, thẻ bảo hành, giấy chứng nhận hợp quy, sơ đồ điện | |
| 7. Phụ kiện tùy chọn (Tùy chọn) | ||
| Lưu trữ dữ liệu | Bộ lưu trữ USB, lưu trữ dữ liệu bảng tính (500 nhân dân tệ) | |
| Máy in | In giấy nhiệt, thời gian in có thể điều chỉnh (1500 nhân dân tệ) | |
| Cổng phun khí trơ | Phân bố hình chữ U bên trong, khẩu độ 16mm (đường kính ngoài) (2000 nhân dân tệ) | |
| Đồng hồ đo lưu lượng khí | Kênh điều khiển khí để điều chỉnh tốc độ dòng khí (25000 nhân dân tệ) | |
| III. Yêu cầu cài đặt môi trường thiết bị | ||
| Yêu cầu lắp đặt thiết bị | Nhiệt độ và độ ẩm môi trường: 5°C đến 30°C, độ ẩm tương đối: <85% | |
| Không có rung động mạnh ở vùng lân cận | ||
| Không có ánh sáng mặt trời trực tiếp hoặc các nguồn nhiệt trực tiếp khác | ||
| Không có trường điện từ mạnh ở vùng lân cận | ||
| Không có nồng độ bụi hoặc chất ăn mòn cao ở khu vực lân cận | ||
| Phòng phải được thông gió tốt. | ||
| Không có luồng không khí mạnh ở vùng lân cận; nếu cần luồng khí cưỡng bức thì không được hướng luồng khí đó vào thiết bị. | ||
| Thiết bị phải được đặt trên bề mặt bằng phẳng, chắc chắn và được giữ ở vị trí nằm ngang. | ||
| Phải duy trì khoảng cách ít nhất 50cm giữa mặt sau của thiết bị và tường, với khoảng cách ít nhất 50cm ở cả hai bên. | ||
| IV. Chấp nhận và bảo hành | ||
| Thông số | Dữ liệu trên được đo trong quá trình vận hành trong điều kiện không tải. | |
| Chấp nhận | Chấp nhận testing shall be completed within one week of the equipment arriving at the buyer's designated delivery address. | |
| Bảo hành | Thời hạn bảo hành là 12 tháng kể từ ngày hoàn thành nghiệm thu. Ngoài thời hạn bảo hành này, các khoản phí hợp lý sẽ được áp dụng cho các bộ phận thay thế. | |
| V. Thời gian sản xuất và phương thức vận chuyển | ||
| Thời gian sản xuất | Giao hàng trong vòng 30 ngày làm việc kể từ ngày khoản tạm ứng được ghi có vào tài khoản của nhà cung cấp. | |
| Phương thức vận chuyển | Vận tải đường bộ; container vận chuyển đạt yêu cầu QB/WD008-2001. Địa điểm giao hàng: Điểm do khách hàng chỉ định (không bao gồm việc giao hàng ở tầng trên). Việc dỡ hàng do người mua đảm nhận. | |
